攀枝花银泰城北地块电力监控系统的研究与应用

基本信息：

项目名称：攀枝花银泰城北地块电力监控系统的研究与应用

项目概况：

      攀枝花银泰城北地块项目位于攀枝花市仁和区攀枝花大道南段与云盘路交叉路口往北约100米(峻岭天下西侧约50米)；现场共有6间配电室，分别为1#高压配电房及外.空ES低压配电房、百货高低压配电房、内商低压配电房(内商ES)配电房、酒店低压配电房、超市高低压配电房和16#楼商业配电室。

      其中1#高压配电房及外.空ES低压配电房内共有19台微机保护、19块多功能高压仪表，148块多功能低压仪表，63块低压单相电流表；百货高低压配电房内共有2块多功能高压仪表，62块多功能低压仪表，10块低压单相电流表；内商低压配电房(内商ES)配电房内共有4台微机保护、5块多功能高压仪表，126块多功能低压仪表，69块低压单相电流表；酒店低压配电房内共有3台微机保护、4块多功能高压仪表，53块多功能低压仪表，3块低压单相电流表；超市高低压配电房内共有3台微机保护、3块多功能高压仪表，54块多功能低压仪表，32块低压单相电流表；16#楼商业配电室内共有3台微机保护、5块多功能高压仪表，7块多功能低压仪表。

系统实现功能:

      配电所实时监控系统图为主监控画面，主要实时监测攀枝花银泰城北地块项目变电所内所有配电回路的运行状态。在系统图中可以直观的看到每路10KV配电柜及低压进出线回路的运行参数和状态，如：三相电压、电流、有功功率、无功功率、功率因数、频率等。

       1.事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因。

       2.参数抄表功能，主要对10KV配电柜及低压配电各回路的电参数进行查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表各回路名称和数据库关联，方便用户修改回路名称。

       3.用电量报表功能，可选择时间段进行查询，支持任意时间段分回路的电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了精确可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示，用户可以直接打印报表，可以以EXCEL格式另存到其他位置。

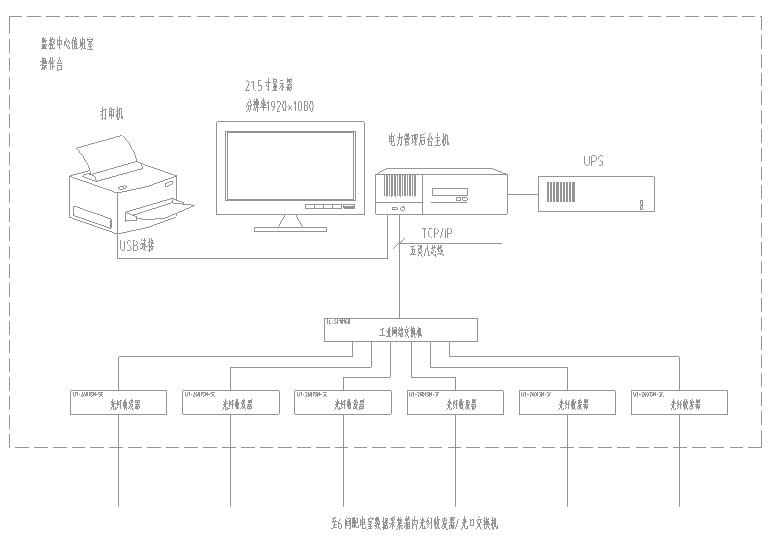

      系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯异常。

       4.负荷曲线界面，可以查询各个回路的历史功率负荷曲线。

       5.权限管理，可以给不同的用户设置不同的权限，防止越权操作。
