内蒙古医科大学新华校区教学实验综合楼电能管理系统的研究与应用

基本信息：

项目名称：内蒙古医科大学新华校区教学实验综合楼电能管理系统的研究与应用

项目概况:

内蒙古医科大学新华校区教学实验综合楼位于内蒙古呼和浩特市回民区新华大街5号，为响应节能减排政策，实现自身成本降低，故对低压配电系统进行集中监测以方便管理。  现需对配电室内低压进出线回路上已安装的电能表进行远传组网，最终在值班室处对低压多功能电力仪表统一进行监控。配电室合计共有182个进出线配电回路，各配电回路上均已安装了我司的AMC系列多功能电力仪表；后台主机计划安放在值班室内，值班室距离配电室大约100米。

系统实现功能：

变电所实时监控系统图为主监控画面，主要实时监测变电所所有回路的运行状态，红色代表合闸，绿色代表分闸。在系统图中可以直观的看到每路进线和出线的运行参数和状态，可以看到低压柜的所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度等。

 遥测报警功能，主要完成对低压各回路的运行状态和负载进行监控，对负载越限弹出报警界面指示具体的报警位置并声音报警，提醒值班人员及时处理。负载越限值在相应权限下可自由设置。

 事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因。

 参数抄表功能，主要对低压各出线回路的电参数进线查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表查询低压配电室内各回路的电参数，主要包括：三相电流、有功功率和有功电度。该报表各回路名称和数据库关联，方便用户修改回路名称。

 用电量报表功能，可选择时间段进行查询，支持任意时间段电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了精确可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示，用户可以直接打印报表，可以以EXCEL格式另存到其他位置。

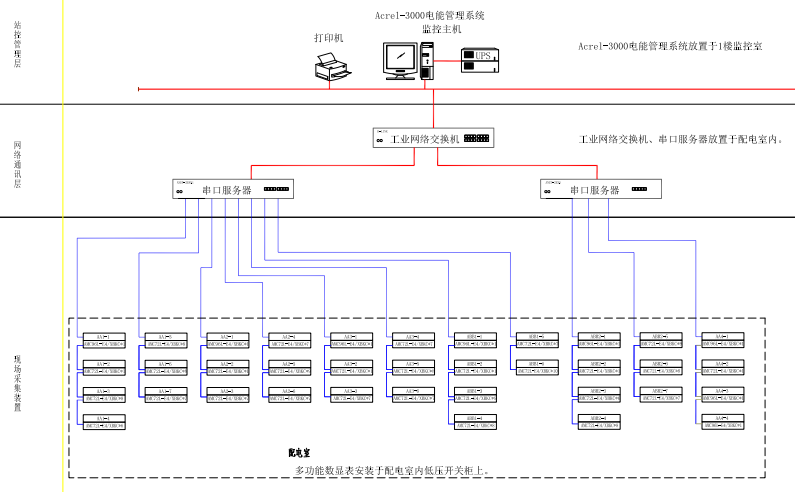

 系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。

 负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线，点击画面相应按钮或菜单项可以完成相应功能的切换；帮助用户进线趋势分析和故障追忆，具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。

 用户权限管理，对不同用户赋予不同角色的权限，能授权到功能子菜单、具体档案记录、数据记录等。下图为权限配置界面。
