榆林市科技馆项目变电所运维的研究与应用

基本信息：

项目名称：榆林市科技馆项目变电所运维的研究与应用

项目概况：

       榆林市科技馆位于陕西省榆林市，现场共有一间配电室该项目变电所数据上传至我司云平台，采集配电室内的多功能仪表以及环境检测传感器的数据。配电室内所用仪表为安科瑞PZ、ARTU系列，建大仁科的温湿度变送器及水浸传感器，百仁吉的烟雾传感器，图睿安防的门磁开关、萤石网络的摄像头，旨在通过该系统实现榆林市科技馆配电系统的管理和检测，实现对配电系统电气参数、开关状态以及环境参量的24小时不间断监视，并可以通过APP、短信和系统进行实时预警。

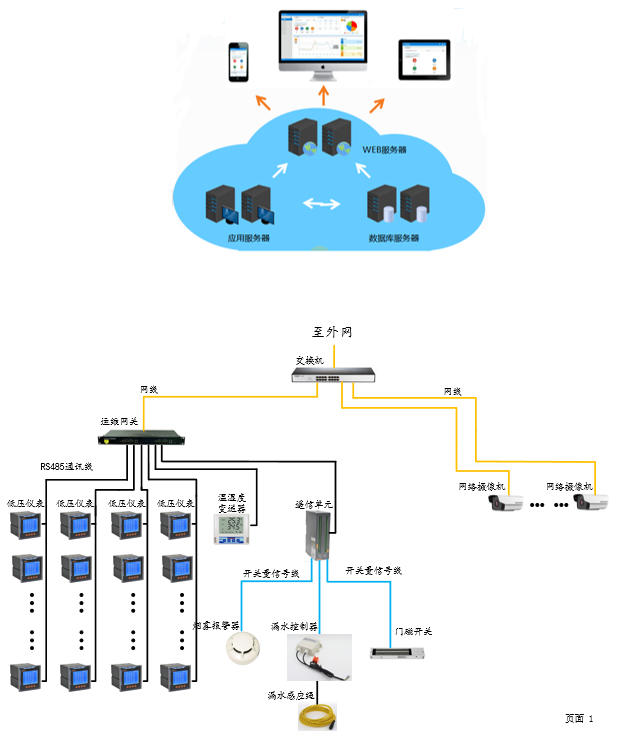

      系统采用AcrelCloud-1000变电所运维云平台，系统托管于我司运维平台，变电所现场设置数据采集箱，通过外网将数据传输到我司运维平台服务器。

系统实现功能：

概况

      显示变电所的基本信息（电压等级、变压器台数、装机容量、运行容量）、运行状态（功率、环境温湿度等 、事件信息(遥信事件、遥测事件）、当日用能情况(逐时用能趋势、环比用能情况) 。

电力数据

      电力数据显示变电所各回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率等参数，并可导出图表。

电力运行报表

      电力运行报表显示各回路分时段的电力参数和电能的实时值，如下图所示：

用电分析

      用电分析包括用能报表、同比分析、环比分析、电能集抄、计量及线路损耗：

事件记录

      事件记录方便运维人员查看浏览门开门关、电流电压越限告警、短信日志、平台运行日志：

运行环境

      运行环境包括环境监测、视频监视、环境温湿度、仪表通讯状态和网关通讯状态：

视频监控

      视频监控展示了变电所内的实时视频画面：
