陕西奥罗国际大酒店配电改造工程电力监控系统的研究与应用

基本信息：

项目名称：陕西奥罗国际大酒店配电改造工程电力监控系统的研究与应用

项目概况：

陕西奥罗国际大酒店位于陕西省西安市新城区南新街30号。此次为配电改造工程项目，现场只有一间变配电室，本次需要对此变配电室内的4块AM4微机保护、2块AMC96L以及12块ACR220EL多功能仪表进行监控。

系统实现功能：

配电所实时监控系统图为主监控画面，主要实时监测陕西奥罗国际大酒店项目变电所各配电回路的运行状态。在系统图中可以直观的看到高压及低压进出线回路的运行参数和状态，如：三相电压、电流、有功功率、无功功率、功率因数、频率等。

1.历史曲线查询功能，主要对配电回路的历史电流趋势曲线进行查询。

2.用电量报表功能，可查询各回路用能日报表，具备数据导出和报表打印等功能。为值班人员提供了精确可靠的电能报表。

3.电能报表

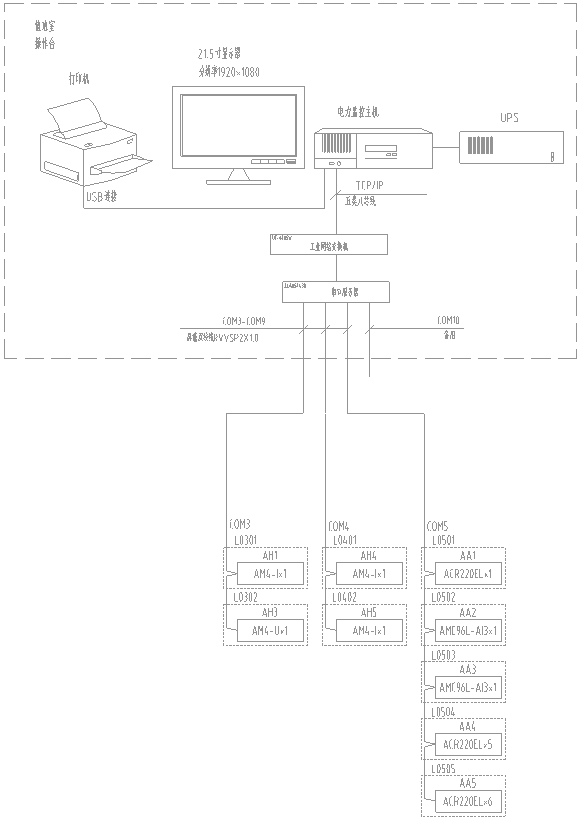

      系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯异常。
