内蒙体育训练中心项目电力监控系统的研究与应用

基本信息：

项目名称：内蒙体育训练中心项目电力监控系统的研究与应用

项目概况：

内蒙体育训练中心国家足球北方训练基地项目位于呼和浩特市新城区。现场共有1间开闭所和两间分配电室，其中开闭所内共有13台微机保护，1#配电室内共有10台微机保护，2#配电室内共有2台微机保护。

系统实现功能：

1.配电所实时监控系统图为主监控画面，主要实时监测内蒙体育训练中心各配电室内所有配电回路的运行状态。在系统图中可以直观的看到每路10KV配电柜回路的运行参数和状态，如：三相电压、电流、有功功率、无功功率、功率因数、频率等。

事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因。

2.参数抄表功能，主要对10KV配电柜各回路的电参数进行查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表各回路名称和数据库关联，方便用户修改回路名称。

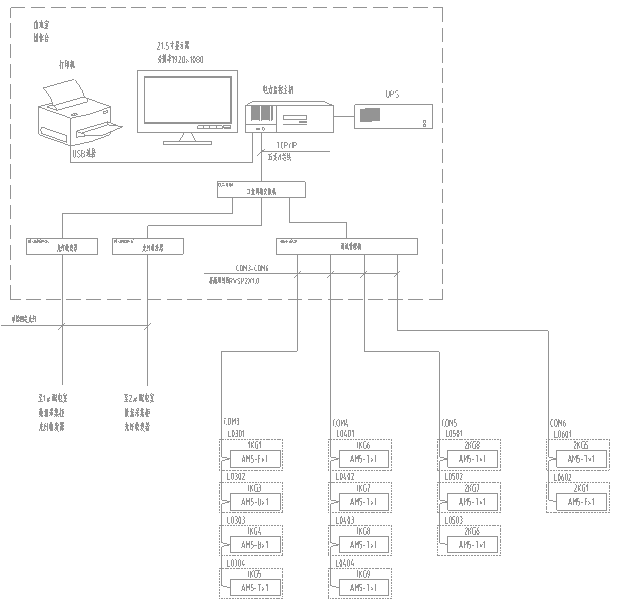

系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯异常。

3.负荷曲线界面，可以查询各个回路的历史功率负荷曲线。

4.权限管理，可以给不同的用户设置不同的权限，防止越权操作。
