西安市高新区第十一小学能耗监测系统的研究与应用

基本信息：

项目名称：西安市高新区第十一小学能耗监测系统的研究与应用

项目概况：

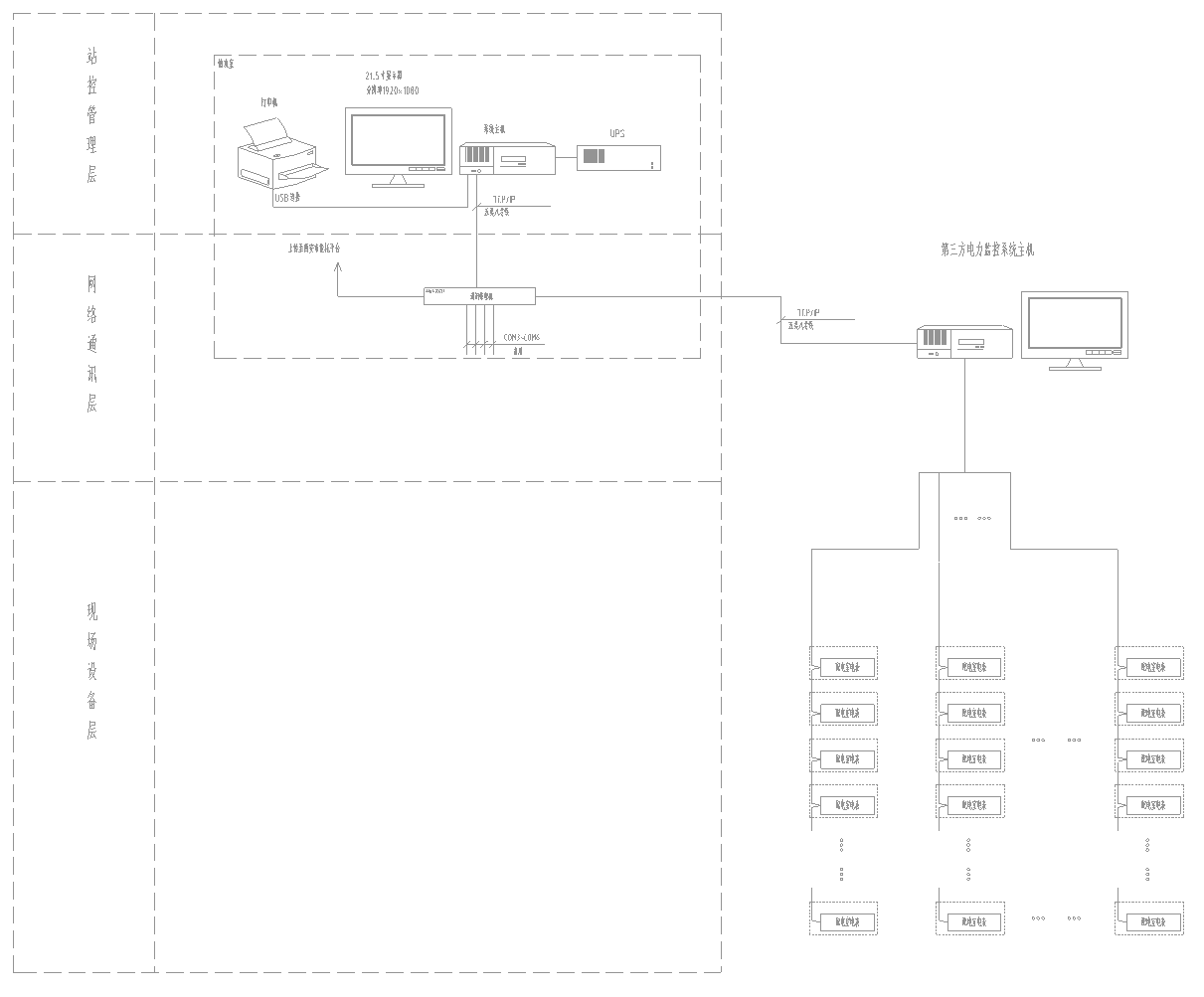

西安市高新区第十一小学，地点位于西安市长安区定昆池三路。此项目共有一间变配电室。变配电室低压进线柜上安装的11只AMC96L-E4多功能仪表和98只AMC72L-E4多功能仪表，通过第三方电力监控系统数据采集之后经Modbus-TCP的协议转发至能耗系统。

后台位于配电室内，针对本项目的性质，设计一套能耗系统，数据采集后按照能耗分类分项原则进行分析。

本项目重点要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储；建立能源管理平台、实现能源的集中化管理；深入分析能源消耗过程与趋势；建立能耗监测与公示平台。通过对电能源介质的统一综合管理，可以对各区域设备能源使用情况进行查询分析，帮助管理人员发现潜在的节能机会，最大限度地提高能源利用效率，科学有效地管理能源使用，从而降低能源使用费用，为建立节约型社会发挥作用。

系统实现功能：

综合能耗主界面

反映建筑物当年用能各分类能耗和折算为标准煤的综合能耗，并计算得到单位面积能耗；

通过表计计量的主要为电能消耗，界面下方显示电能的当日逐时用能曲线；单击每个分类能耗的上部区域，可跳转到该分类能耗的用能分析主界面；

可通过下拉框切换建筑物，建筑物图片可根据项目要求替换；

分类能耗主界面

反映某分类能耗（例如电）当日及昨日同期、当月及上月同期、当年及上年同期的用能及对比，增长百分比及增加值；

反映某分类能耗过去48小时、过去31天、过去12个月、过去3年的用能趋势；

反映某分项能耗的当月用能饼图；

反映某分类能耗当年各月用能同比分析图；

分类能耗支路用能统计报表

可灵活选择支路，并统计某段时间内支路用能的日、月、周、季、年用能；

通过透视表功能强大，用户可进行多种数据统计，并对数据进行组合排序；

统计数据可通过柱状图、点线图、堆积图、饼图等多种图表展示；

统计数据可导出至Excel；

分类能耗支路非工作日用能

统计对各支路工作日和非工作日用能，非工作日可通过系统灵活设置

统计数据可导出至Excel；

分类能耗支路同比分析

统计各支路当年每月用能及去年同期用能；

分类能耗支路用能集抄

查询各支路任意两个时间的表计读数，并计算出差值；

时间精度到分钟；

分类能耗支路分时段用能趋势分析

可查询任一支路某段时间内的用能参数（例如电压、电流、功率、功率因数等），具体可查询的参数与安装的仪表和系统配置有关，查询时不可跨月；

数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；可对数据进行排序（最大值、最小值）；数据可导出至Excel。

配置选项

依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；

配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；

配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；

配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；

配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；

配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块
